Waarom een unicab CLEANROOM?

Unicab is de specialist in op maat gemaakte cleanrooms, volledig aan te passen op uw specifieke wensen.

Bent u op zoek naar een functionele werkomgeving in combinatie met een optimale luchttechniek? onze cleanrooms zijn volledig demontabel opgebouwd en bestaan uit metalen plafonds en wanden. De Cleanrooms van Unicab zijn voorzien van een optimale luchtdoorstroming wat garant staat voor een schone werkplek.

Onze specialisten staan u graag te woord met degelijk en passend advies welke aansluit bij uw situatie.  Neem gerust contact op als u meer informatie wilt.

voordelen van een unicab cleanroom

Onze cleanrooms hebben een korte bouwtijd en wij werken met een duidelijke planning.

U ontvangt deskundig en betrouwbaar advies van onze experts. Wij denken mee in uw bedrijfsproces, u ontvangt een cleanroom die is afgestemd op uw behoeften.

U geeft Unicab uw maten en wensen door en wij maken u een volledige offerte met alle mogelijke elementen die Unicab te bieden heeft voor uw cleanroom. Duidelijk en met alle mogelijke opties. In deze offerte ontvangt u gratis 3D tekeningen van uw cleanroom, en kunt u goed beoordelen hoe deze eruit komt te zien. Ons motto is : beloven is doen, no nonsense of verrassingen achteraf. Wij leveren heldere en duidelijke communicatie | afspraak is afspraak.

Wij hanteren korte lijnen, u kunt rechtstreeks contact opnemen met onze project engineers. Tevens voeren wij alle opdrachten uit in eigen productie.

Unicab is dé specialist in de bouw van cleanrooms, en heeft een heel ruim portofolio aan referentieprojecten bestaande uit toonaangevende en internationale opdrachtgevers.

Onze cleanrooms worden Turnkey opgeleverd, dat betekend sleutelklaar. Wij nemen voor u het volledige project uit handen.

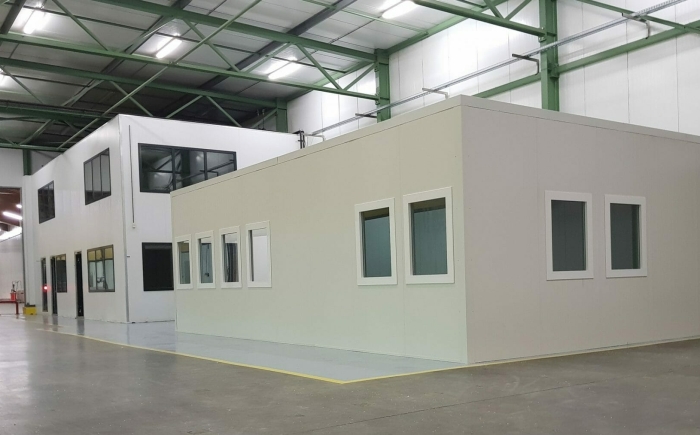

cleanroom concept

De Unicab cleanroom word opgebouwd met sandwichpanelen.

De afwerking van wand op wand en wand op plafond word gedaan met ronde hoeken, zodat de cleanroom makkelijk te reinigen is.

Het voordeel van IFD (Industrieel, Flexibel en Demontabel) bouwen is dat onze Unicab cleanroom makkelijk kan worden uitgebreid of verplaatst. Zelfs jaren later. Ook als er achteraf beschadigingen ontstaan, kunnen we deze panelen makkelijk vervangen.

BEDRIJFSDEUREN EN RAAMELEMENTEN

De Unicab cleanroom word naar wens verder uitgebreid met raamelementen met klikkozijn. Deze zijn in diverse maten leverbaar in veiligheidsglas en dubbelglas. Ook heeft Unicab een uitgebreid assortiment aan bedrijfsdraaideuren. Deze zijn in enkele en dubbele varianten en in verschillende maten leverbaar.

PLAFOND EN KUNSTSTOFVLOER

Het systeemplafond zorgt voor een aanzienlijke akoestische verbetering. Het is een brandwerend en afwasbaar systeemplafond uit Dano gipsvinyl panelen in wit gemoffelde stalen T-profielen. Door geluidsabsorptie wordt het comfort in de cleanroom aanzienlijk verbeterd. Akoestische systeemplafonds absorberen geluiden in binnenruimte door het gebruik van hoogwaardige geluidsabsorberende materialen en bieden overgangsgeluidsisolatie tussen aangrenzende vertrekken.

Een systeemplafond is opgebouwd uit een raster van profielen die worden bevestigd aan een afhangsysteem. De plafondpanelen en de verlichtingsarmaturen worden vervolgens in het raster aangebracht.

De kunststof vloeistofdichte vloertegels voldoen aan de hoge eisen van hygiëne en veiligheid. Doordat de tegels van flexibele kunststof gemaakt zijn kunnen ze over praktisch iedere bestaande ondervloer geplaatst worden, zelfs een houten ondergrond.

Voor uzelf en uw werknemers die in de cleanroom werkzaam zijn, is de Unicab kunststofvloer een traktatie aangezien deze niet belastend is voor de benen doordat deze mee veert.

Deze vloeistofdichte vloer is makkelijk schoon te houden en kan niet kapot doordat de naden dicht worden gelast. De tegels worden geleverd in zwart.

VERLICHTING EN ELEKTRA

LED-Panelen in het formaat 600 x 600 mm worden gemonteerd in combinatie met systeemplafond, of gemonteerd in een opbouwframe indien u geen systeemplafond wenst.

Unicab levert en plaats wandgoten voorzien van 2v wandcontactdozen, 2v utp-aansluiting en een lichtschakelaar. Deze worden compleet en stekkerklaar in uw cleanroom gemonteerd.

FILTERSYSTEEM

De camseal units worden in het plafond geplaatst, het aantal hangt af van de grootte van de cleanroom. Iedere unit heeft zijn eigen HEPA-filter die eenvoudig en zonder gereedschap te vervangen is.

Omdat iedere unit zijn eigen filter heeft wordt de lucht op het allerlaatste moment voor het binnentreden van de unit gefilterd, dit zorgt ervoor dat de lucht zo zuiver mogelijk de cabine binnenkomt.

Onder de filters worden wervelroosters geplaatst voor een turbulente luchtstroom. Deze turbulente luchtstroom vangt de aanwezige onzuiverheden op en worden via de roosters in de wanden naar buiten gedrukt.

Op deze filters worden centrifugaal ventilatoren geplaatst. Deze boxen zorgen samen voor een bepaalde luchtstroom waardoor we een ruime refresh rate halen, afhankelijk van de gewenste norm.



is een cleanroom voor u net zo nieuw als het voor ons 15 jaar geleden was?

Is een cleanroom voor u net zo nieuw als het voor ons 15 jaar geleden was? Maar vragen uw bedrijfsactiviteiten of klanten om de bouw van zo’n stofvrije, schone ruimte? Bij Unicab mag u aan de telefoon gewoon onzeker overkomen. Vertrouw op onze ervaring en professionele begeleiding.

Producten, processen of onderzoeksactiviteiten die gevoelig zijn voor vervuiling, besmetting of verontreiniging worden geproduceerd of vinden plaats in een cleanroom. In dit soort schone, stofdichte ruimtes worden de optimale omstandigheden gecreëerd voor uw activiteiten. Zet u voor het eerst de stap naar een cleanroom? Of voldoet uw bestaande ruimte niet meer aan de eisen die vanuit wetgeving of vanuit de markt worden gesteld? Unicab ontwerpt en bouwt cleanrooms volgens de internationale standaard ISO 14644-1.

Afhankelijk van de eisen die u aan uw cleanroom stelt, bouwen wij een cleanroom die voldoet aan ISO-klasse 8, 7 of 6. Hoe hoger de klasse , hoe kleiner het maximaal toegestane aantal deeltjes in de lucht per kubieke meter. De onderstaande tabel maakt dit duidelijk.

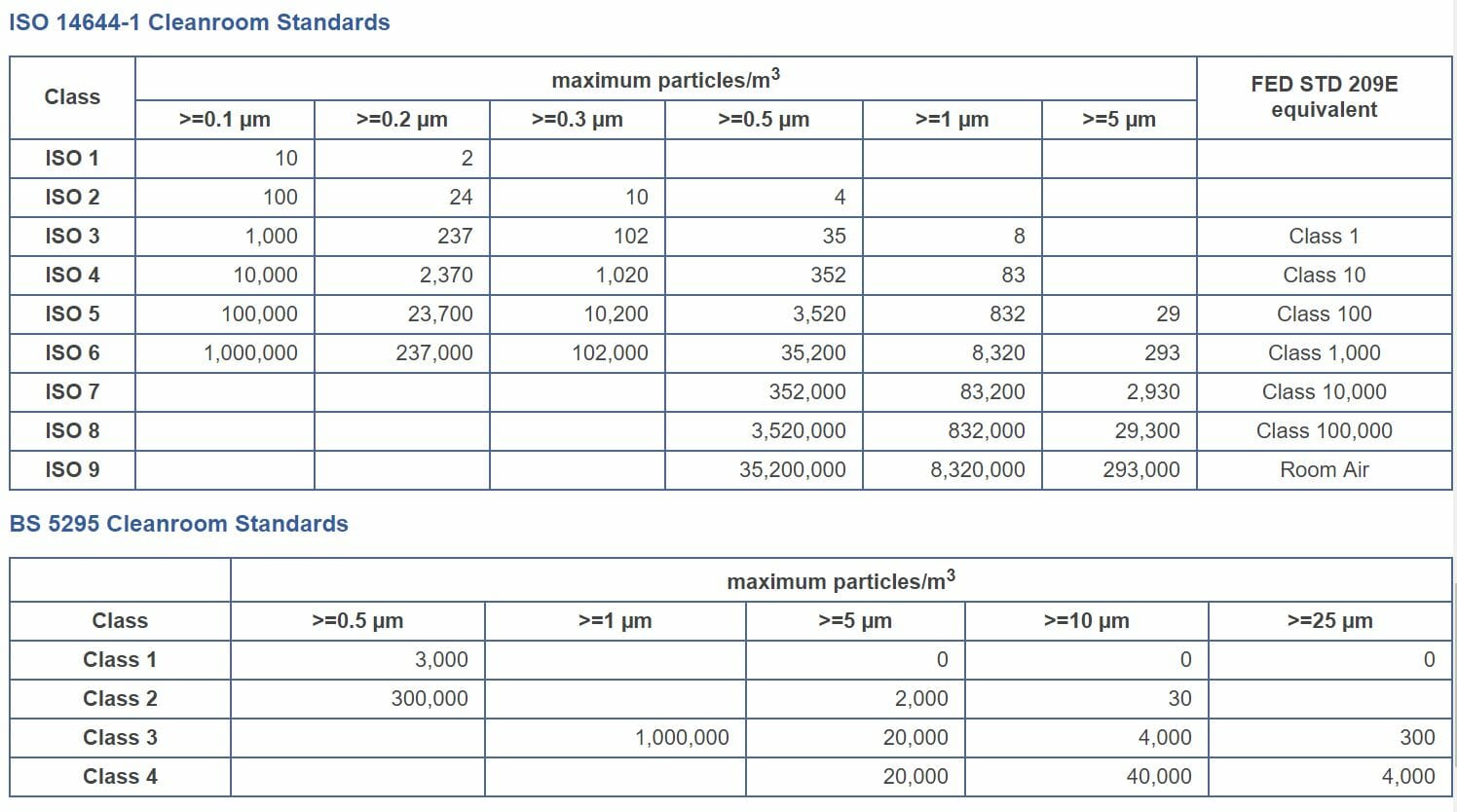

CLEANROOMS ISO TABEL

ISO-gecertificeerd volgens klasse 8, 7 of 6

Weet u aan welke vereisten uw cleanroom moet voldoen? Of weet u dat juist helemaal niet en begint u aan een compleet nieuwe uitdaging? In beide gevallen kunt u ons bellen. Grote kans dat u direct kunt spreken met Benny Roth. Cleanroom klinkt misschien ingewikkeld voor u, maar zo praten wij er niet over. Wij maken het begrijpelijk en begeleiden u in het totale proces: van ontwerp tot de ISO-certificatie van uw schone ruimte. Schakelt u Unicab in, dan krijgt u een turnkey opgeleverde cleanroom. Perfect afgewerkt en volledig gebruiksklaar.

Wat klanten vaak niet realiseren, is dat de ISO klasse de indeling van de cleanroom niet definieert. Dit definieert alleen het niveau van netheid waaraan de cleanroom moet voldoen. De ISO classificatie komt overeen met een specificatie van hoe schoon de cleanroom moet zijn. de ISO 14464-1-norm geeft alleen de hoeveelheid toegestane luchtdeeltjes aan, deze zegt niet hoe de cleanroom moet worden ontworpen.

Hieronder vindt u enkele cleanroom-ontwerpelementen die worden beïnvloed door cleanroom classificaties.



de indeling en de hoeveelheid ingedeelde ruimtes

De cleanroom classificatie zal de lay-out van een faciliteit beïnvloeden. U kunt bijvoorbeeld vanuit een ongecontroleerde omgeving een ISO 8 cleanroom binnengaan. Terwijl er minstens 1 luchtsluis nodig is om een ISO 6 cleanroom binnen te treden. Het is belangrijk om dit in uw gedachten te houden bij het plannen van uw ruimte.



het luchtbehandelingssysteem

Een cleanroom is niet enkel muren en plafonds. Het belangrijkste van de cleanroom is het luchtbehandelingssysteem. De lucht moet door HEPA- of ULPA filters gaan om aan de vereiste luchtzuiverheid te voldoen.



luchtverversing per uur

Om het gewenste niveau van reinheid te bereiken in de cleanroom, combineert het luchtbehandelingssysteem luchtverversingen per uur met HEPA-gefilterde lucht die velen malen per uur in de cleanroom circuleert. Het vereiste luchtfiltersysteem word bepaald door de ISO klasse waaraan moet worden voldaan. Voorbeeld: een conventioneel luchtbehandelingssysteem maakt gewoonlijk 2 tot 4 luchtwisselingen per uur, terwijl dit in een cleanroom tussen de 10 en 250 of zelfs meer kan liggen.





cleanroom classificatie en luchtwisselingen per uur

Een cleanroom word geclassificeerd op basis van het reinheidsniveau van de lucht, afhankelijk van de hoeveelheid en grootte van de deeltjes per volume lucht. ppm (parts per million)

Het luchtvolume dat in een uur is gefilterd, gedeeld door het volume van de kamer geeft het aantal luchtwisselingen per uur.

Luchtzuiverheid word bereikt door de lucht door HEPA- of ULPA filters te leiden. Hoe vaker de lucht door deze filters gaat, des te minder deeltjes er in de kamerlucht achterblijven.

De meest voorkomende ISO classificaties zijn ISO 7 & ISO 8.



ISO-klasse          Gemiddeld aantal luchtwisselingen per uur

ISO 6                       90-180 luchtwisselingen per uur

ISO 7                       30-60 luchtwisselingen per uur

ISO 8                       10-25 luchtwisselingen per uur



ISO 8 cleanroom (klasse 100.000):

Als u een niet geclassificeerde ruimte heeft en u heeft een ISO 8 ruimte nodig dan kunt u rechtstreeks een ISO 8 cleanroom binnengaan zonder een luchtsluis. Het is afhankelijk van het productieproces in de cleanroom of u een kamer voor een kamer moet toevoegen. Dit is afhankelijk van de eisen van de klant en/of eindverbruiker.

ISO 8 zone | 15-25 luchtwisselingen per uur

ISO 7 CLEANROOM (KLASSE 10.000):


ISO 7 is een van de meest voorkomende cleanroom klasse. U moet overwegen een ISO 8 luchtsluis/kleedruimte te nemen voordat u de ISO 7 ruimte betreed, als u een ISO 7 cleanroom nodig heeft.

In beide kamers zullen de luchtverversingen per uur variëren, zoals hieronder beschreven.
ISO 7 zone | 30-60 luchtwisselingen per uur
ISO 8 zone | 15-25 luchtwisselingen per uur

ISO 6 CLEANROOM (KLASSE 1000):

Om een ISO 6 luchtzuiverheid te bereiken moet u in theorie de cleanroom binnen gaan via een ISO 8 en dan door een ISO 7 ruimte om in de ISO 6 cleanroom te komen. Dit laten wij zien op de afbeelding hieronder.

In werkelijkheid kunt u een ISO 6 cleanroom ook met 1 luchtsluis bereiken. De aanbeveling is om dit met 2 ruimtes te doen maar nogmaals, dit is geheel afhankelijk van de grootte van de cleanroom, het aantal mensen dat er werken, de apparatuur die in de cleanroom staat en het proces dat er plaatsvindt.

ISO 6 zone | 90-180 luchtwisselingen per uur
ISO 7 zone | 30-60 luchtwisselingen per uur
ISO 8 zone | 15-25 luchtwisselingen per uur

Unicab cleanrooms komt u o.a. tegen in de:

✚ verpakkingsindustrie (hoogwaardige verpakkingen);
✚ micro-elektronica industrie;
✚ farmaceutische/biotechnologische industrie;
✚ fijnmechanische/optische industrie;
✚ film/folie-industrie;
✚ kunststofindustrie;
✚ voedingsmiddelenindustrie;
✚ medische branche (ziekenhuizen);

Turn key maatwerk oplossingen en PROFESSIONEEL advies
